產品詳細 >> WH、TP、KW系列蝸桿減速機-

WH、TP、KW系列蝸桿減速機

一、概述
    WH系列圓弧齒圓柱蝸桿減速器，符合部頒標準jB2318—79，達到標準化、系列化的要求。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。本系列減速器輸入功率范圍在O．4～l 63Kw之間；輸出扭矩在Il～2600kgf·m之間，輸入軸轉數一般不大于l 500轉／分；高速軸可正反兩向運轉；工作環境溫度為一40℃～45℃·當工作環境溫度低于0℃時，起動前潤滑油必須加溫到0℃以上。

二、型號、規格、示例、中心距、傳動比
2.1 型號
    減速器的型號，包括減速器的系列號、中心距、傳動比及裝配型式。
    減速器型號中的“w、H、T、X、s、c”分別為“蝸、弧，通、下、上、側”的漢語拼音字頭，組合為
    WHT一蝸桿可以在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器；
    WHX一蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器，
    WHS一蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；
    WHC一蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器。
2.2 減速器的規格
    中心距一用實際數字表示，單位為厘米t
    傳動比一用公稱傳動比表示t
    裝配型式一用羅馬數字I、Ⅱ、Ⅲ……表示，帶風扇的在其后加“F”字母表示。

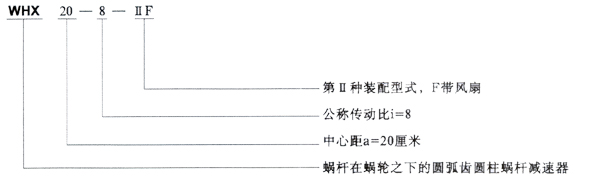

2.3 標記示例

2.4減速器的中心距a

型號

WHT

WHX WHS WHC

中心距a

42

65

80

100

120

125

150

160

180

200

210

250

280

300

320

360

400

420

450

500

2.5減速器的公稱傳動比及傳動比代號

傳動比代號 1 2 3 4 5 6 7 8 9

公稱傳動比i 8 10 12.5 16 20 25 31.5 40 50

注：減速器的實際傳動比的相對誤差不大于±5%

三、型號及外形安裝尺寸

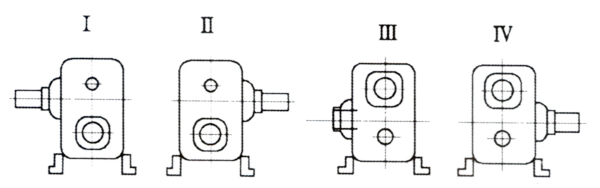

裝配形式

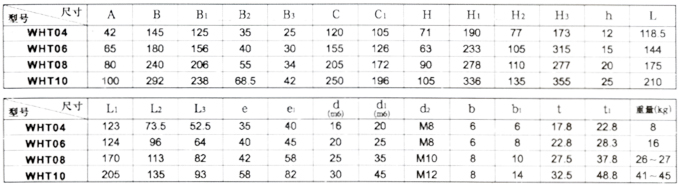

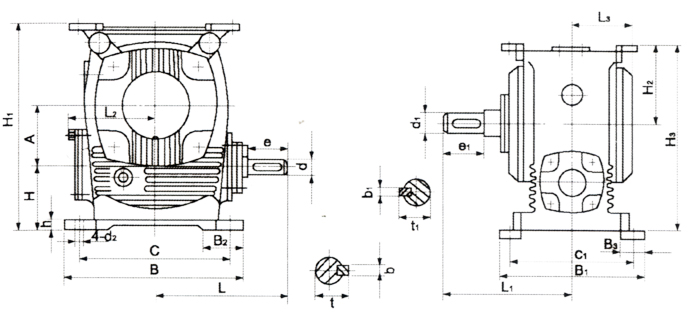

WHT系列減速器的外形及安裝尺寸

裝配形式
